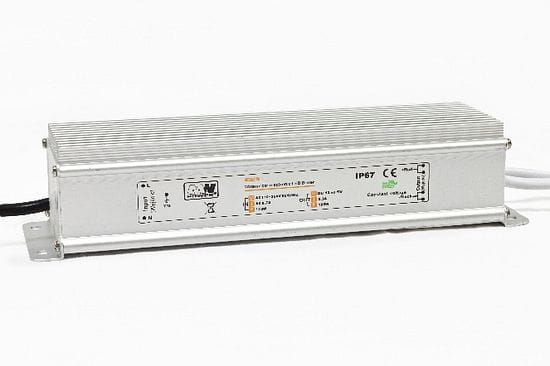

ELN10012 Impulsní napájecí zdroj pro vysoce výkonné LED diody – napětí: 12 V; maximální proud 8.3 A
Výrobce: Mean Well
určeno pro LED aplikace
vysoká účinnost
izolace třídy IP67
ochrana; proti zkratu, přetížení, teplotě
chlazení: přirozená konvekce
testováno při 100% zatížení
rozměry: 240 x 71,2 x 41 mm
hmotnost: 1.2 kg
odolné vůči atmosférickým výbojům
úplná prachuvzdornost a vodotěsnost
vyrobeno technologií RoHS
VSTUP:
ROZSAH VSTUPNÍHO NAPĚTÍ: 170 ~ 250 VAC
FREKVENČNÍ ROZSAH VSTUPNÍHO NAPĚTÍ: 47 ~ 60 Hz
KOEFICIENT VÝKONU: typ PF>0,6/220VAC.
ÚČINNOST: 80%
PROUD: 0,85A/235V
NÁRAZOVÝ PROUD: 1A/235 V
VÝSTUP:
JMENOVITÉ NAPĚTÍ: 12 V
JMENOVITÝ PROUD: 8,3A
ROZSAH VÝSTUPNÍHO PROUDU: 0~8,3A
JMENOVITÝ VÝKON: 100 W
TEP A ŠUM (MAX): 150 mV
TOLERANCE NAPĚTÍ: +/- 4%
DOBA NASTAVENÍ, NARŮSTÁNÍ: 100 ms/220VAC
DOBA UDRŽOVÁNÍ: 80 ms/220 VAC
BEZPEČNOSTNÍ:
NADPROUDOVÉ (PŘETÍŽENÍ): Při 145~160% nominálního výstupního výkonu
ZKRATOVÉ: Automatický návrat do normálního provozu po odeznění rušení
TEPLOTNÍ: Odpojení výstupního napětí
PRACOVNÍ PROSTŘEDÍ:
PRACOVNÍ TEPLOTA: -30 ~ + 60°C
VLHKOST PROSTŘEDÍ: 20 ~ 90 % RH bez kondenzace (voděodolný)
TEPLOTA A VLHKOST SKLADOVÁNÍ: -40 ~ + 80 °C, 10 ~ 90 % RH
BEZPEČNOSTNÍ A EMC NORMY:
BEZPEČNOSTNÍ NORMY: Označení CE (LVD), IP67
IZOLAČNÍ PEVNOST: VSTUP/VÝSTUP: 1,5 KVAC; VSTUP/kryt: 1,5 KVAC
EMC: EN 55015:2006; EN 61547:1995+A1:2000; EN 61000-32:2006; EN 61000-3-2:1995+A2:2005 EN 61347-1:2008; EN 61347-2-13:2006;
POUŽITÍ V LED:
SVĚTELNÉ PÍSMENA UVNITŘ I VENKU
SVĚTELNÉ MODULY
VÝSLEDKOVÉ TABULKY, KURZY MĚN, INFORMACE PRO CESTUJÍCÍ, DÁLNIČNÍ, REKLAMNÍ SLUŽBY
ZOBRAZENÍ CEN POHONNÝCH HMOT NA ČERPACÍCH STANICÍCH
OSVĚTLENÍ BUDOV, DOMÁCÍ A KANCELÁŘSKÉ OSVĚTLENÍ
OSVĚTLENÍ INTERIÉRŮ
1. UVEDENÉ PARAMETRY (POKUD NENÍ UVEDENO JINAK) BYLY ZMĚŘENY PRO NAPĚTÍ 230VAC A JMENOVITÉ ZATÍŽENÍ PŘI OKOLNÍ TEPLOTĚ 25 °C.
2. TEPOVÉ FREKVENCE A ŠUMY BYLY ZMĚŘENY PRO PÁSMO 20 MHZ.
3. TOLERANCE: VYJADŘUJE MAXIMÁLNÍ ODCHYLKU VÝSTUPNÍHO NAPĚTÍ NAMĚŘENOU PŘI SOUČASNÝCH ZMĚNÁCH VSTUPNÍHO NAPĚTÍ A VÝSTUPNÍHO PROUDU.
4. NAPÁJECÍ ZDROJ SPLŇUJE NORMY EMC, NICMÉNĚ POKUD JE POUŽÍVÁN JAKO SOUČÁST JINÉHO ZAŘÍZENÍ, JE TŘEBA PROVÉST TESTY ZNOVU.
Kód produktu: 0ZSI-ELN10012
