Zabezpečení sítě Lan PTF-51-PRO/POE/DIN Ewimar

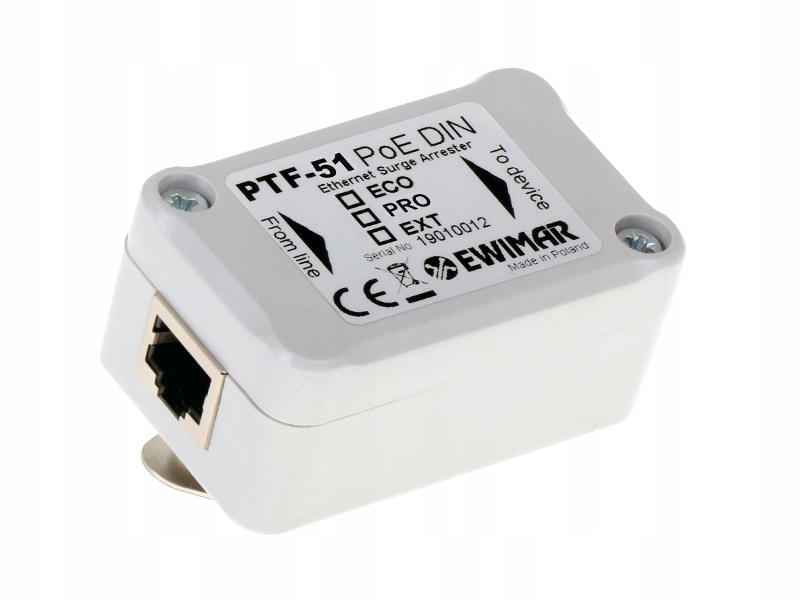

Zabezpečení p-p LAN/Ethernet PTF-51-PRO/POE/DINKód zboží: PTF-51-PRO/POE/DIN Přepěťová ochrana LAN se zvýšenou rázovou pevností, montovaná na 35 mm DIN lištu. Je určen pro ochranu před přepětím zařízení pracujících v síti LAN, včetně IP kamer, počítačů, přepínačů LAN, ovladačů průmyslové automatizace a budov. Kompatibilní s sítěmi Ethernet 10Base-T a 100Base-T, využívajícími kabeláž kategorie 5, 5e a 6. Každá žíla obvodu přenosu dat a napájení PoE je chráněna před nárazy do 2 kA s přímým odváděním náboje do země. Vysoce kvalitní tištěné obvody spolu s vyladěnými diferenciálními páry zajišťují velmi dobré přenosové parametry a přispívají k eliminaci přeslechů, které jsou příčinou nestabilního provozu LAN. Produkt je určen pro instalace, kde alespoň jedno z koncových zařízení sítě LAN se nachází uvnitř budovy nebo je jinak vystaveno riziku proniknutí do instalace nákladů s velkými hodnotami. Dva ochranné stupně s funkcí odpojení účinně eliminují přepětí vůči zemi a vznikající přenosové páry uvnitř. Speciální systém připojení chrání také zařízení před přepětím a zvýšením napětí na napájecích vedeních PoE v každém z možných standardů (také přenášených na přenosových linkách). Linky 4-5 a 7-8 jsou vzájemně propojeny, protože LAN Base-100T je využívá výhradně k napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou switche nebo IP kamery. Výkon napájení PoE přenášený přes omezovač může být maximálně 60 W (kompatibilita s HiPoE). PTF-51-PRO/PoE/DIN zajišťuje kontinuitu obrazovky kabelů FTP mezi vstupem a výstupem a navíc odvádí do země náboj objevující se mezi obrazovkou a uzemněním. Vzhledem k tomu, že se doporučuje uzemnění obrazovky FTP kabelu pouze na jedné straně, je obrazovka na straně chrániče během normálního provozu galvanicky oddělena na úrovni 90VDC. Omezovač je namontován na 35 mm DIN lištu a pomocí něj jsou uzemněny ochranné obvody. Je třeba použít nelakovanou DIN lištu s odpovídajícím uzemněním, která je schopna odvést nárazové zatížení do země ze všech namontovaných omezovačů. KOMENTÁŘE: K zabezpečení jedné LAN dráhy lze použít dva 1-kanálové chrániče, které jsou namontovány na dvou koncích kabelu a lze je správně uzemnit. V případě potřeby zabezpečení více LAN obvodů se doporučuje použití vícekanálového omezovače na straně LAN switche a jednokanálových na straně koncových zařízení. Pokud je na straně venkovních IP kamer použit ochranný prvek řady PRO, je třeba na straně LAN switche použít minimální vícekanálový chránič řady PRO, jinak nebude ochrana LAN switche dostatečná. Mezi ochrannými zařízeními řady PRO by se neměly používat standardní patch panely s konektory LSA (Krone), protože jejich rázová odolnost je velmi nízká a během silných proudových rázů se poškodí. Pokud je potřeba použít patch propojovací panel, musí být založen na konektorech typu Keystone. Technické údaje: Datová linka Počet kanálů: 1 Podporované typy sítí LAN: 10Base-T, 100Base-T, kroucená spojka kategorie 5, 5e a 6 Vstupní konektor (kabel): Zásuvka RJ-45 Výstupní konektor (zařízení): Zásuvka RJ-45 Jmenovité napětí DC (linka-zem) UN: 90 V DC Maximální trvalé provozní napětí (linka-zem) UC: 110 V DC Úroveň ochrany 1kV/μs (linka-země) UP: 600V Výbojový proud (8/20µS, linka-země) Iimp: 2 kA na každou žílu vodiče (celkem 14 kA) Jmenovité napětí DC (linka-linka) UN: 3,3 V DC Maximální trvalé provozní napětí (linka-linka) UC: 3,5 V DC Úroveň ochrany 1kV/μs (linka-linka) UP C3: 20V Vybíjecí proud (8/20µS, linka-linka) Iimp: 100A Chráněné linky: 1-2, 3-6 Kapacita (linka-linka) @1MHz: 6-15pF Kapacita (linka-země) @1MHz: 1-2pF Sériový odpor: 2,2Ω / linka Jmenovitý proud IN: 300 mA / linka Počet ochranných stupňů: 2 (GDT, TVS) Odpojovací prvek: Rázový rezistor PoE linka Jmenovité napětí DC (linka-linka) UN: 58 V DC Maximální trvalé provozní napětí (linka-linka) UC: 64 V DC Úroveň ochrany UP: 93 V Vybíjecí proud (8/20µS, linka-linka) Iimp: 100A Vybíjecí proud (8/20µS, linka-země) Iimp: 2kA Chráněné páry: (1+2)-(3+6), (4+5)-(7+8) Standard provozu PoE: kompatibilní s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) Ztráty napájení PoE na ochranných obvodech: IEEE 802.3af, možnost A: 0,6 W @48VDC, IEEE 802.3af, možnost B: 0,35 W @48VDC, IEEE 802.3at, možnost A: 1,6 W @54VDC, IEEE 802.3at možnost B: 0,6 W @54VDC, IEEE 802.3bt, Typ 3, možnost AB: 1,2 W @54VDC, maximální zatížení Společné vlastnosti Rozměry: 65 x 30 x 40 (mm) Použití: Vnitřní Způsob montáže: Montáž na DIN lištu Těsnost pouzdra: IP54 Pracovní teplota: -30ºC~60ºC
