Zabezpečení kamery Box HD-1-EXT/12VDC IP66

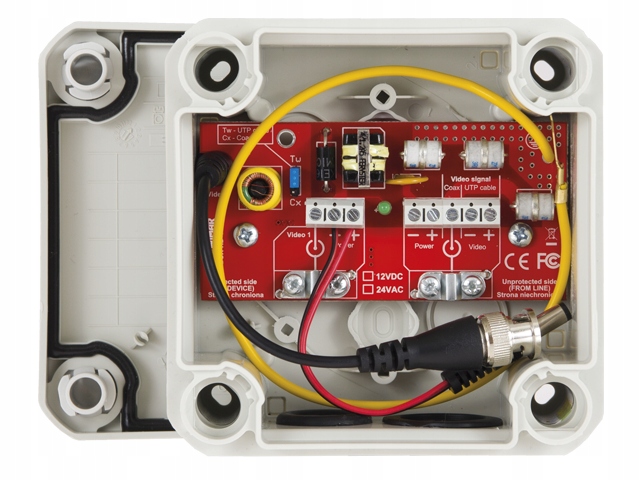

Zabezpečení kamery BOX HD-1-EXT/12VDC IP66Kód zboží: BOX HD-1-EXT/12VDC BOX HD-1-EXT je kompaktní omezovač přepětí pro jednu kameru, který obsahuje mnoho funkcí v jednom pouzdře. Představuje plnou ochranu před atmosférickými výboji a rozdíly v potenciálech sabotážních aktů, které mohou v důsledku poškození CCTV zařízení způsobit dočasný nedostatek dohledu a zaznamenávání událostí. Obsahuje přepěťovou ochranu videodráhy s využitím technologie MOSFET a přepěťovou ochranu napájení 12 VDC s vestavěným filtrem. Instalovaný převodník impedance umožňuje přenos video signálu pomocí koaxiálního kabelu nebo pomocí kroucené dvojice (UTP) bez použití dalšího příslušenství. Omezovač je vybaven vhodnými konektory BNC a DC napájením, což umožňuje velmi snadné a rychlé připojení kamery bez jakýchkoli úprav originálních kabelů kamery. Pokud omezovač není umístěn přímo u kamery, může druhá sada svorek sloužit k připojení kamery pomocí delšího úseku koaxiálního kabelu. Hermetické pouzdro s dostatkem místa skrývá a chrání před povětrnostními podmínkami kabely kamer a veškeré konektory bez nutnosti použití dalších krytů. Velké gumové průchodky s membránami umožňují zavedení kabelových svazků kamer spolu s konektory a joysticky. Toto řešení urychluje instalaci, protože není nutné upínat žádné konektory, navíc instalace vypadá velmi profesionálně. Systém ochrany napájení je vybaven filtrem, který slouží jako eliminátor krátkých impulsů vznikajících v průmyslových podmínkách a ze špatně filtrovaných napájecích zdrojů. To chrání před vznikem rušení obrazu a dokonce i napájecí zdroje kamer před jejich poškozením. Omezovač je standardně namontován hned vedle kamery na stěně a v případě potřeby je nutné namontovat kameru na sloupy, dalším vybavením je držák U-BOX, na kterém je kamera namontována společně s BOX HD-1. Takto sestavený set jako celek lze připevnit ke sloupu. Vysoce kvalitní 3-stupňový omezovač přepětí s hodnotou až 10 kA / linka při zachování nízké úrovně ztrát představuje skvělé řešení pro CCTV systémy s vysokým rozlišením založené na standardech AHD, HD-CVI a HD-TVI (Turbo HD) s rozlišením až 5 Mpix. Nízká úroveň útlumu propouští řídicí signály PTZ a 2-směrnou audio dráhu (v závislosti na systému). Pojistka MOSFET velmi účinně eliminuje náhlé vyrovnávací impulsy vyskytující se mezi jednotlivými uzemňovacími body. V případě montáže kamer na kovové konstrukce, během atmosférického výboje, náhlých výpadků napájení a dokonce i při vzájemném připojení jednotlivých CCTV zařízení dochází k vyrovnávacím proudovým impulsům – ty jsou příčinou mnoha poškození kamer. Bezpečnostní pojistka MOSFET detekuje výskyt vyrovnávacích impulsů a během 1 uS odpojí vstupní obvod od vstupního, což zabraňuje protékání krátkých, ale destruktivních proudů přes video obvody. Pozor! Kamera není součástí balení. Technické specifikace videa: Impedance koaxiálního kabelu 75 Ohmů Impedance pro kroucený kabel UTP 100 Ohm Frekvenční rozsah 65 MHz Tlumení 0,6 dB Protipřepěťová ochrana 3-stupňová: GDT, MOSFET, Transil Kapacita ochranného obvodu Ne více než 16 pF Jmenovité napětí DC (linka-linka) 1,5VDC Maximální trvalé provozní napětí 3,3 VDC Úroveň ochrany linky 10VDC / 100A (10 kA včetně MOSFETu) @ 8/20uS Úroveň ochrany linie-země 600VDC / 10kA @ 8/20uS Typ vstupních konektorů Šroubové, nízkoztrátové Typ výstupních konektorů Šroubové / BNC – samec Technické specifikace napájecí dráhy: Protipřepěťová ochrana 2-stupňová: plynový chránič, Transil Jmenovité napětí DC (linka-linka) 12VDC Maximální trvalé provozní napětí 16VDC Úroveň ochrany linky 22,5VDC / 250A @ 8/20uS Úroveň ochrany linie-země 600VDC / 10kA @ 8/20uS Nominální sériový proud 1,1 A (automatická pojistka) Obecná specifikace: Krytí IP66 – platí pro boky a horní část Upevnění Stěna, sloupový držák U-BOX Pracovní teplota -30~60 °C Rozměry 114 x 114 x 57 (mm)
