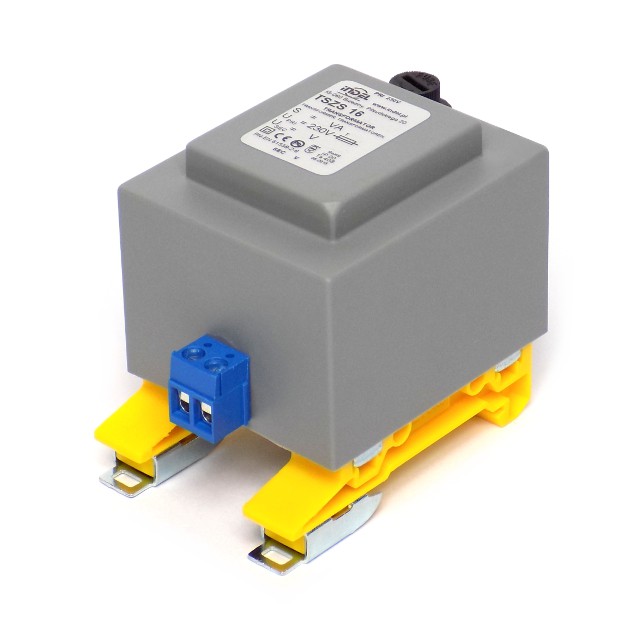

TSZS 16/013 M 24V-0,67AZalévaný síťový transformátor, postavený s použitím tvarového jádra EI v pouzdře s upevněním na lištu DIN (TS35).Technické údaje:pouzdro a korpusy cívek vyztužené skelnými vláknyvinutí navinutá měděným drátem s jednou nebo dvojitou izolací v teplotní třídě B, F nebo Hchráněno primárním vinutím vyměnitelnou skleněnou pojistkouvýplň z nehořlavé chemotvrdnoucí pryskyřice UL 94 VOCharakteristický:Jmenovité napětí primárního vinutí PRI U [V]: 230VACčísla konců primárního vinutí: A-Bnapětí sekundárního vinutí při zatížení SEC U [V]: 24VACmaximální proud sekundárního vinutí SEC I [A]: 0.67 Ačísla koncovek sekundárního vinutí: C-Dtyp koncovek: LZVýkon: 16 Wtest izolace: 4kV / 60střída izolace: IItepelná třída: Ta40B (to40?C, izolace třídy B 130? C)stupeň ochrany: IP00typ jádra: EI 54/18katalogová karta: 54/EI 08-2/4/5rozměry (ŠxVxH): 49 x 58 x 61.2 mmhmotnost: 0.55 kgPoužití:napájení elektronických a energetických zařízení,v systémech průmyslové automatizace,v osvětlovací technice,oddělení obvodůprůmyslové instalacesystémy napájení strojůa všech zařízení, která vyžadují napájení střídavým proudem.Technické údaje:pouzdro a korpusy cívek vyztužené skelnými vláknyvinutí navinutá měděným drátem s jednou nebo dvojitou izolací v teplotní třídě B, F nebo Hchráněno primárním vinutím vyměnitelnou skleněnou pojistkouvýplň z nehořlavé chemotvrdnoucí pryskyřice UL 94 VOCharakteristický:
Jmenovité napětí primárního vinutí PRI U [V]: 230VAC
čísla konců primárního vinutí: A-B
napětí sekundárního vinutí při zatížení SEC U [V]: 24VAC
maximální proud sekundárního vinutí SEC I [A]: 0.67 A
čísla koncovek sekundárního vinutí: C-D
typ koncovek: LZ
Výkon: 16 W
test izolace: 4kV / 60s
třída izolace: II
tepelná třída: Ta40B (to40?C, izolace třídy B 130? C)
stupeň ochrany: IP00
typ jádra: EI 54/18
katalogová karta: 54/EI 08-2/4/5
rozměry (ŠxVxH): 49 x 58 x 61.2 mm
hmotnost: 0.55 kg
Použití:napájení elektronických a energetických zařízení,v systémech průmyslové automatizace,v osvětlovací technice,oddělení obvodůprůmyslové instalacesystémy napájení strojůa všech zařízení, která vyžadují napájení střídavým proudem.
