Switch pro 8 kamer IPUPS-8-20-H Atte

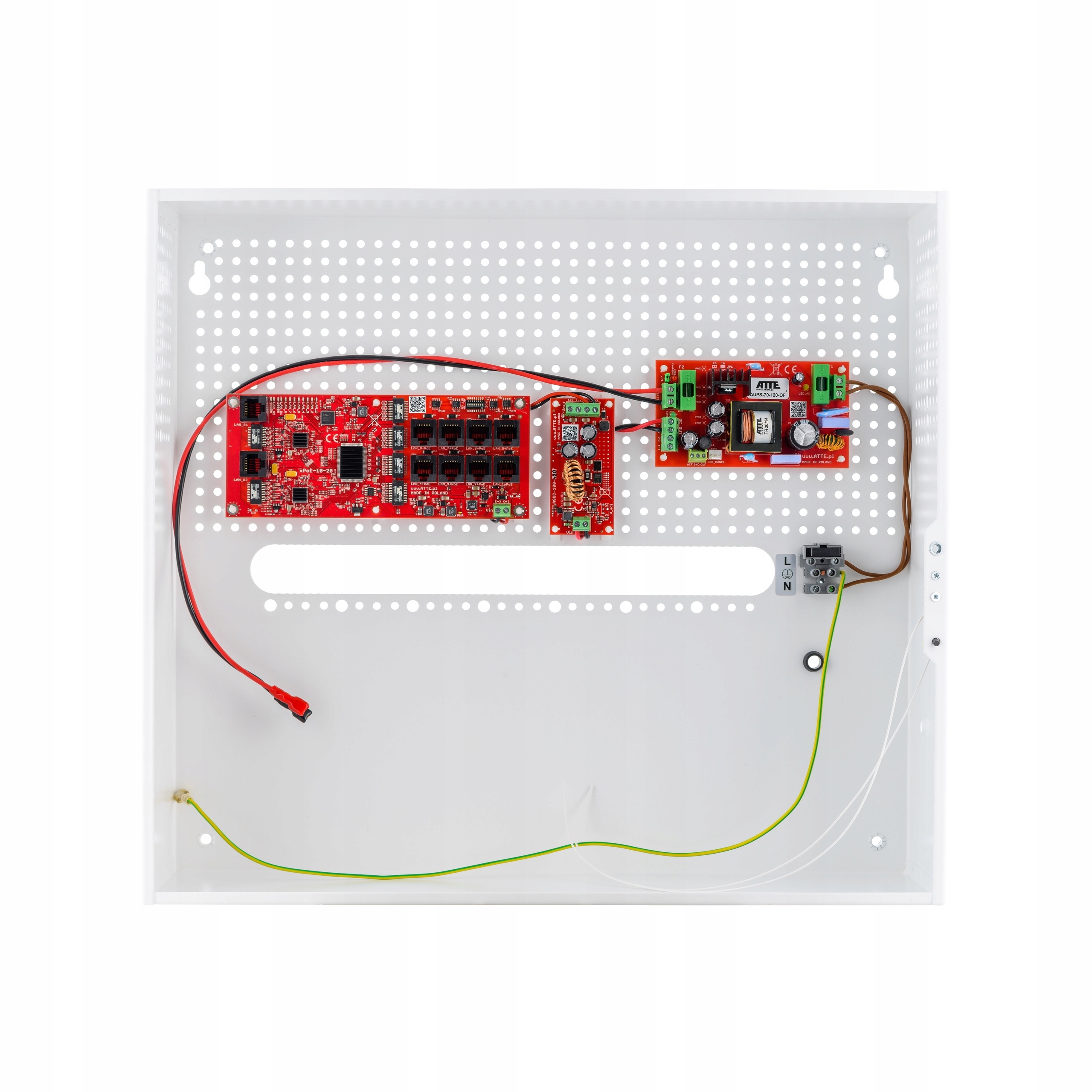

Switch pro 8 kamer IPUPS-8-20-H ATTEKód zboží: IPUPS-8-20-H Nejdůležitější vlastnosti a funkce: podpora 4K Ultra HD kamermožnost vyrovnávacího napájení 8 přijímačů PoE 802.3at/af nebo PASSIVEelektronická pojistka nezávisle pro každý kanál PoE (auto návrat)možnost vypnutí napájení na portech PoEjasná optická signalizace stavu napájení a přenosu dataž 40 W výkonu na portech PoE (LAN_1 až LAN_8)snadné a rychlé spuštění bez nutnosti konfigurace parametrůvysoká účinnost napájecího modulu (90 %)k dispozici jsou dvě hodnoty napájecího napětí: 12VDC a 48VDCsnadná a rychlá údržba instalace díky modulární konstrukcisnadné rozšíření a škálování systému pomocí přidání dalších switchů řady xPoE / IP a IPB / IPUPSmontáž modulů do libovolné otevřené části skříně (rastrový systém)místo pro 2 akumulátory 18 Ahmísto pro videorekordér (NVR)možnost zachování zásoby kabelů uvnitř pouzdraKabelové průchodky na zadní straně krytuvzdálenost od stěny/montážní plochy Sada obsahuje: 1x pouzdro ABOX-H1 x napájecí zdroj AUPS-70-120-OF1x měnič napětí ASUC-100-480-OF1x switch xPoE-10-20-OF komentáře: v balení nejsou žádné bateriemaximální rozměry záznamníku namontovaného uvnitř pouzdra: 390x390x60 mmfotografie s NVR rekordérem ukazuje příklad konfigurace zařízení v krytu ABOX-H IPUPS-8-20-H je hotová sada určená pro vyrovnávací napájení IP průmyslového televizního systému skládajícího se z 8 IP kamer. Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Zařízení nachází použití v systémech vyžadujících zvýšenou propustnost sítě, jako je například monitorování CCTV 4K Ultra HD. Nespravovatelné PoE switche s vyrovnávacím napájecím zdrojem řady IPUPS jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE. Připojení vhodných baterií zajišťuje nepřetržitý provoz napájecího systému při periodických výpadcích síťového napájení. Vnitřní kryty řady ABOX představují pohodlné řešení estetického zabudování zařízení a dokončení kabeláže uvnitř budov. Všechny kryty jsou vyrobeny z ocelového plechu, práškově lakovaného v polomatné bílé barvě. Výroba s využitím moderní technologické linky zajišťuje nejvyšší kvalitu a přesnost provedení. Každá skříň je vybavena šroubovacím uzávěrem, odnímatelnými dvířky a otevíracími otvory. Modely dostupné v nabídce mají speciální otvor v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části skříně. Technické údaje: Porty LAN 10 portů RJ45 (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) Podporované přijímače PoE (standardní / maximální výkon) 802.3af – až 15,4 W LAN_1…LAN_8 (Vin > 48VDC) 802.3at – až 30 W LAN_1…LAN_8 (Vin > 48VDC) PoE PASSIVE – až 40 W LAN_1…LAN_8 Výstupy PoE (standard / režim napájení) LAN_1…LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-) Ochrana výstupů PoE (nadproudová / proti zkratu) LAN_1…LAN_8 0,75A / elektronická (auto-návrat) Mikrospínače SW1 (DIP switch) přepínače 1…8 „PoE ON/OFF“ – napájení PoE na portech LAN_1…LAN_8 Síťový napájecí zdroj (typ / typ) impulsní SMPS / AUPS-70-120-OF Ochrana výstupu napájecího zdroje (nadproudová / proti zkratu) 9A, elektronická (po zkratu může být vyžadován restart napájecího zdroje) Tepelná ochrana napájecího zdroje TSD (termální zvuk) 130 °C, vyžaduje restart Rozsah vstupního napětí napájecího zdroje / ochrana vstupu 180…240VAC / T3,15A tavná pojistka F1 Výstupní výkon napájecího zdroje (nepřetržitý) 72 W sdílený dynamicky s nabíjením baterií (priorita má výstup napájení) Účinnost napájecího zdroje 90% @60W Výstupní napětí napájecího zdroje 12 V +/-15 % Výstupní napětí PoE (napájení kamer) 48 V +/- 2% Rozpočet výkonu pro výstupy PoE (maximální) 65 W Akumulátory / místo v krytu akumulátor 12V (gelový nebo AGM) / 2x18Ah Nabíjecí proud jednoho akumulátoru 1A/2A (volitelný pomocí ventilu JP1) Ochrana obvodu baterie F6,3A tavná pojistka F2 Ochrana akumulátoru: odpojení akumulátoru při napětí nižším než 10,2 V Výstupy signalizace napájecího zdroje / zatížitelnost / typ OUF – žádné výstupní napětí, ACF – žádné napětí 230AC / 50mA / OC (otevřený kolektor) Montáž nástěnného krytu, montážní otvory 6 mm Rozsah provozních teplot -10°C…+40°C Montáž
