Separátor s převodníkem Utp HST-1F-EXT

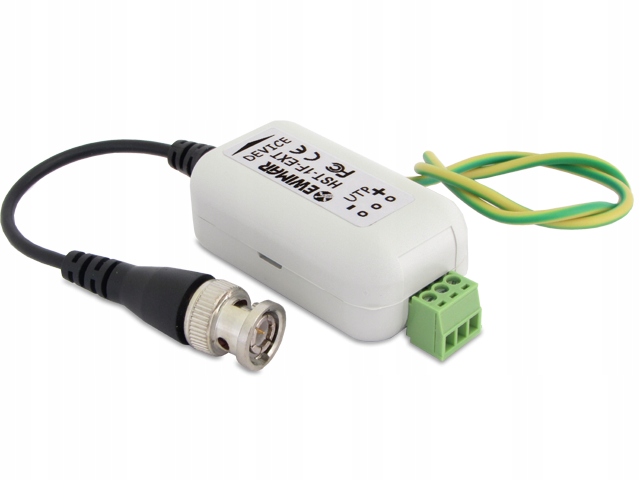

Separátor s převodníkem UTP HST-1F-EXT EwimarKód zboží: HST-1F-EXT HST-1F-EXT je 1-kanálový, ekonomický galvanický separátor pro kroucený kabel UTP, integrovaný s vysoce kvalitní ochranou proti přepětí a převodníkem UTP na koaxiální kabel. Je určen pro zařízení průmyslové televize HD, využívající standard signálu AHD, HD-CVI, HD-TVI (Turbo HD). Konvertor UTP umožňuje přenos videa o maximálním rozlišení 2 Mpix pomocí jediného páru počítačových kroucených kabelů, což snižuje náklady na kabeláž Poskytuje maximální úroveň ochranné účinnosti díky galvanické izolaci na úrovni 800VDC a přepěťové ochraně 2×10 kA, která obsahuje unikátní řešení v podobě pojistky MOSFET. Chrání před přepětím, atmosférickými výboji a rozdíly potenciálů. Doporučuje se v instalacích HD-CCTV umístěných v průmyslových podmínkách, jako jsou kovové haly, kovové sloupy, různé napájecí body jednotlivých zařízení, ve kterých se objevují potenciály mezi jednotlivými uzemňovacími body. Takové pracovní podmínky zavádějí nepříznivé podmínky pro provoz vstupních/výstupních obvodů a generují viditelné rušení a dokonce i poškození zařízení, a to i přes absenci atmosférických výbojů. Bezpečnostní pojistka MOSFET zvyšuje účinnost přepěťové ochrany a chrání transformátor separátoru před poškozením v důsledku průtoku velkých nárazových impulsů. Široké pásmo přenosu signálu bylo zachováno díky komponentům s velmi nízkou kapacitou, což umožňuje přenos obrazu v rozlišení až 1080p. V zařízení jsou použity značkové BNC konektory, díky čemuž je zajištěna vysoká kvalita a trvanlivost spojení i za nepříznivých teplotních podmínek. HST-1F-ECO lze použít v 1-kanálových aplikacích v kombinaci s transformátory TR-1F-HD, ochranou řady HDT a vícekanálovými v kombinaci s panely řady FKT-HD a LHD. Zařízení vysílá signál oběma směry a může být použito na straně kamer nebo DVR rekordérů. Při dlouhých kabelech se však doporučuje použít separátor na straně rekordéru. Technické údaje: Vstupní impedance (linka) 110 Ohm Výstupní impedance (zařízení) 75 Ohmů Vstupní konektor (linka) Šroubový konektor, vyjímatelný Výstupní konektor (zařízení) Kabel s konektorem BNC samec Frekvenční rozsah 42 MHz Útlum 0,6 dB @ 1 MHz Úroveň izolace 800 V DC Protipřepěťová ochrana Plynová ochrana, tranzit, pojistka MOSFET Ochrana na zemní plyn 90v, 2×10 kA @ 8/20uS Ochrana linky Ochranný most 6V, 15A @ 8/20uS Kapacita obvodu zabezpečení je cca 10pF Provozní teplota -40 °C až +60 °C Rozměry 82 mm x 24 mm x 31 mm (bez kabelu)
