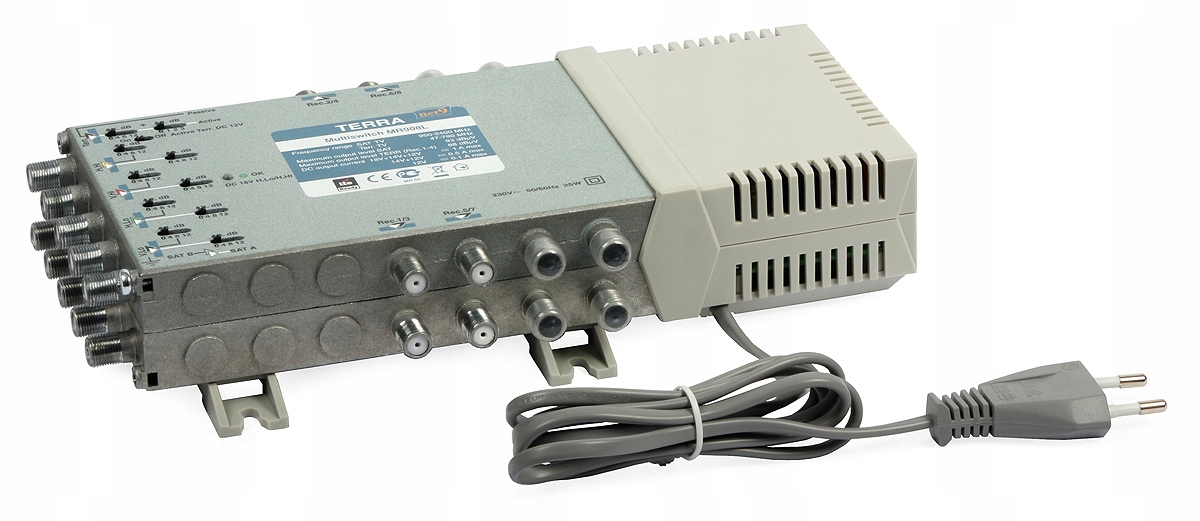

Multipřepínač MR-908L 9-vstupový/8-výstupový Terra

Multipřepínač MR-908L 9-vstupový/8-výstupový TerraKód zboží: MR-908L Radiální multipřepínače řady MR jsou určeny pro malé a střední (4-70 zásuvek) instalace s distribucí signálu nepřímé frekvence SAT a pozemního televizního signálu. Multipřepínače jsou určeny pro práci uvnitř budovy. V případě potřeby připojení většího množství multipřepínačů je nutné pro rozdělení sběrnice použít rozbočovače a odbočovače řady SD-9XX. Radiální multipřepínače řady MR jsou určeny pro instalace zcela nebo částečně založené na topologii hvězdy, při které se vodiče z koncových zásuvek sbíhají v místě montáže multipřepínače nebo skupiny multipřepínačů. Jsou proto ideální pro použití v rodinných nebo vícerodinných domcích. Je však možné využít multipřepínač MR v složitějších systémech. V takovém případě může vestavěný napájecí zdroj sloužit k napájení jiných prvků použitých při instalaci. Multipřepínač MR-908L má aktivní (zesílenou) dráhu pozemního a satelitního televizního vysílání. Regulace úrovně signálu pro každou ze satelitních drah a DVB-T (47-790 MHz) se provádí pomocí vyhrazených přepínačů. Takový způsob konfigurace zajišťuje větší stabilitu nastavených parametrů oproti tradičním řešením založeným na potenciometrech. Přepínač MR-908L je navíc vybaven pasivním signálem TV (5-862 MHz) pro použití pro zpětný kanál. Zařízení zároveň nepodporuje aktivní a pasivní signálovou dráhu televizoru. Aktivní přenos pozemního signálu DVB-T má vestavěný filtr signálů LTE, který umožňuje eliminovat nežádoucí signály v pásmu 800 MHz (frekvence 791-862 MHz) určeném pro realizaci datových služeb (LTE). Odlévané pouzdro zajišťuje vysokou účinnost stínění a zabraňuje pronikání rušivých signálů dovnitř zařízení. V instalacích založených na multiswichech by měly být používány převodníky typu QUATRO. Charakteristické vlastnosti: radiální multipřepínač,vestavěná prekorekce vlastností kabelu,seskupování výstupů z hlediska výstupní úrovně,oddělení mezi vstupy je větší než 30 dB,možnost napájení předzesilovače pro pozemní anténu,aktivní dráha pozemního signálu vybavená filtrem LTE (47-790 MHz),pasivní dráha televizního signálu (5-862 MHz),vestavěný napájecí zdroj,odlité pouzdro zaručující vysokou úroveň stínění – třída AZáruka – 4 roky Technické údaje: Název MR-908L Počet výstupů 8 Pracovní pásmo [MHz] SAT 950 – 2400 DVB-T/Radio 47 – 790 Pasivní dráha 5 – 862 Zesílení (vestavěná předkorekce SAT 3…8) ch-ky tlumení kabelu) [dB] Aktivní DVB-T/výstupní dráha 1-8 1…4 Rádio výstupy 9-12 – výstupy 13-16 Tlumení [dB] Pasivní výstupní dráha 1-8 28 výstupy 9-16 – Regulace zesílení v SAT dráze [dB] 12, krok 4 dB Regulace zesílení v televizní dráze naz. [dB] 15, krok 1 dB Max. úroveň signálu SAT (IMD3=35 dB)* [dBμV] 93 Max. úroveň signálu DVB-T (IMD3=60 dB)* [dBμV] výstup 1-8 85 výstupy 9-12 – výstupy 13-16 – Oddělení vstupů SAT [dB] > 30 Oddělení výstupů [dB] > 30 Napájení na vstupech RF H/Lo, H/Hi – 18 V; V/Lo, V/Hi – 14 V Pozemní televize – 12 V Intenzita proudu na vstupech RF [A] +18V & +14V & + 12V < 0,1 +14 V & + 12 V < 0,5 +12 V < 0,1 Třída stínění A Spotřeba proudu z přijímače [mA] < 60 Řídicí signály 14/18 V, 0/22 kHz, tón burst nebo DiSEqC 2.0 Příkon** AC 230 V 50/60 Hz 4 W Rozsah provozních teplot [ºC] -20...+50 Rozměry [mm] 253x135x52 Hmotnost [kg] 1,44 *pro 2 nosné osoby **bez externího DC zatížení; s maximálním zatížením 25 W Zařízení známé společnosti Terra, která se specializuje na výrobu profesionálních multipřepínačů pro potřeby kolektivních instalací. Vynikající provedení, stabilita parametrů, velmi nízká poruchovost, díky čemuž lze multipřepínače TERRA doporučit každému. Nespornou výhodou multipřepínače MR-9XX je různorodost výstupních úrovní pro různé výstupy. To zaručuje dosažení podobné úrovně signálu na různě vzdálených zásuvkách od zařízení. Navíc konstruktér zde použil prekorekci charakteristik útlumu koaxiálního kabelu – signály s vyššími frekvencemi mají vyšší úrovně, díky čemuž je útlum kabelu správně kompenzován. Zařízení je napájeno napětím AC 230 V. Je třeba dodržovat všechna bezpečnostní pravidla pro tato napětí.
